Dettagli operativi e sfide tecniche
Abbiamo eseguito un rilievo fotogrammetrico complesso che ha richiesto la combinazione di due diverse metodologie di acquisizione aerea per garantire la massima efficacia sia sulle aree estensive che sulle infrastrutture lineari urbane.
- Strumentazione: L’intero rilievo è stato eseguito utilizzando un drone di alta precisione, ottimizzando i parametri di volo per le diverse tipologie di terreno.
- Rilievo Aree Vaste: Sull’area extra urbana di 155.000 mq, il volo è stato pianificato per ottenere una copertura sistematica e uniforme, ideale per la generazione di Modelli Digitali di Elevazione (DEM/DTM).
- Rilievo Tratto Stradale: La scansione dei 1,80 km di tratto stradale urbano ha richiesto una pianificazione di volo ad hoc (a corridoio), concentrando la risoluzione sull’infrastruttura, sulla sede stradale e sugli elementi del ciglio (marciapiedi, caditoie, arredo urbano).
Per garantire la precisione topografica, l’intero rilievo è stato georeferenziato mediante punti di controllo a terra (GCP), misurati con precisione sub-centimetrica utilizzando strumentazione GNSS.
Output grafici e cartografici
Il rilievo ha fornito al cliente una documentazione cartografica completa e georeferenziata:

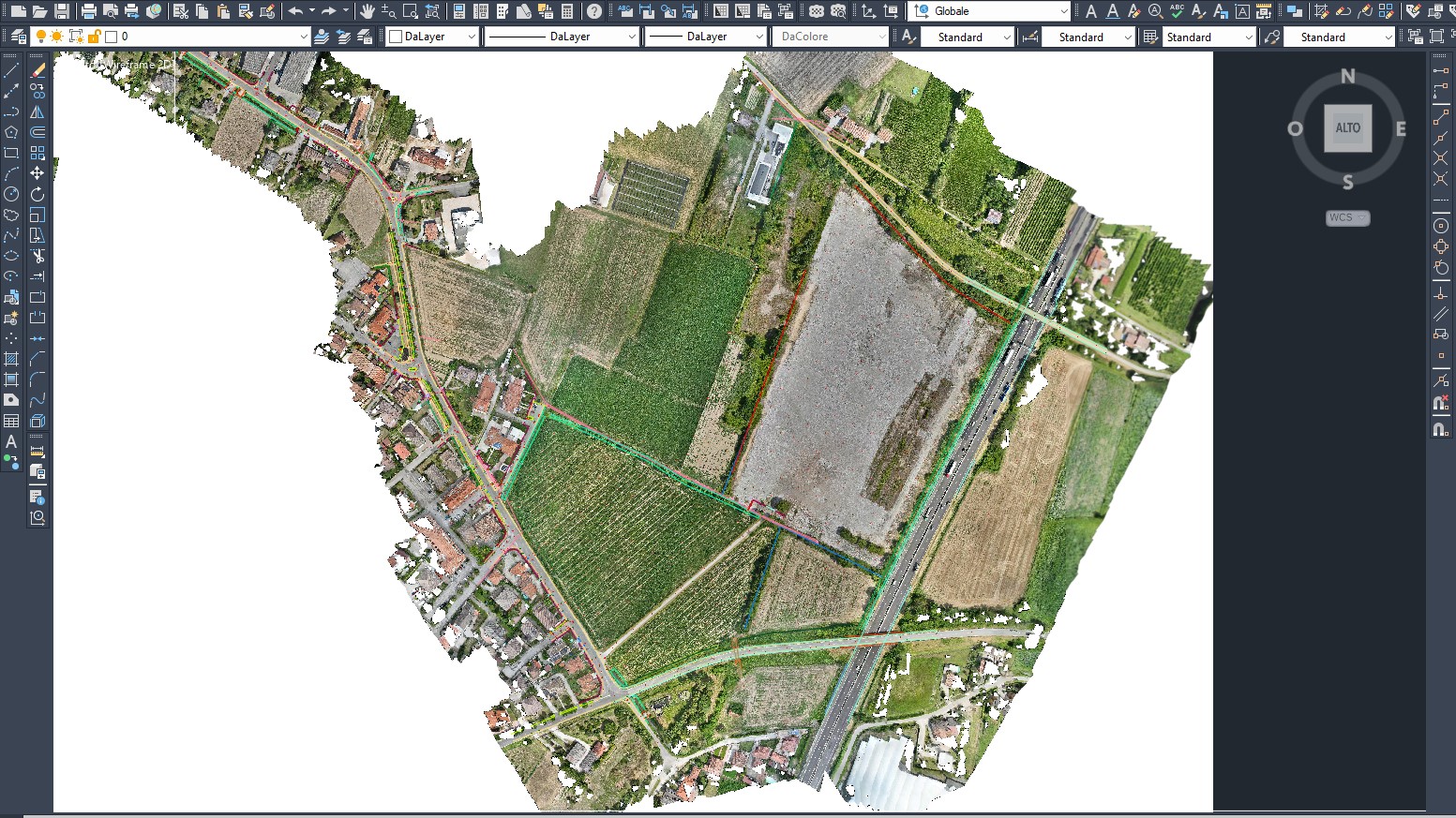

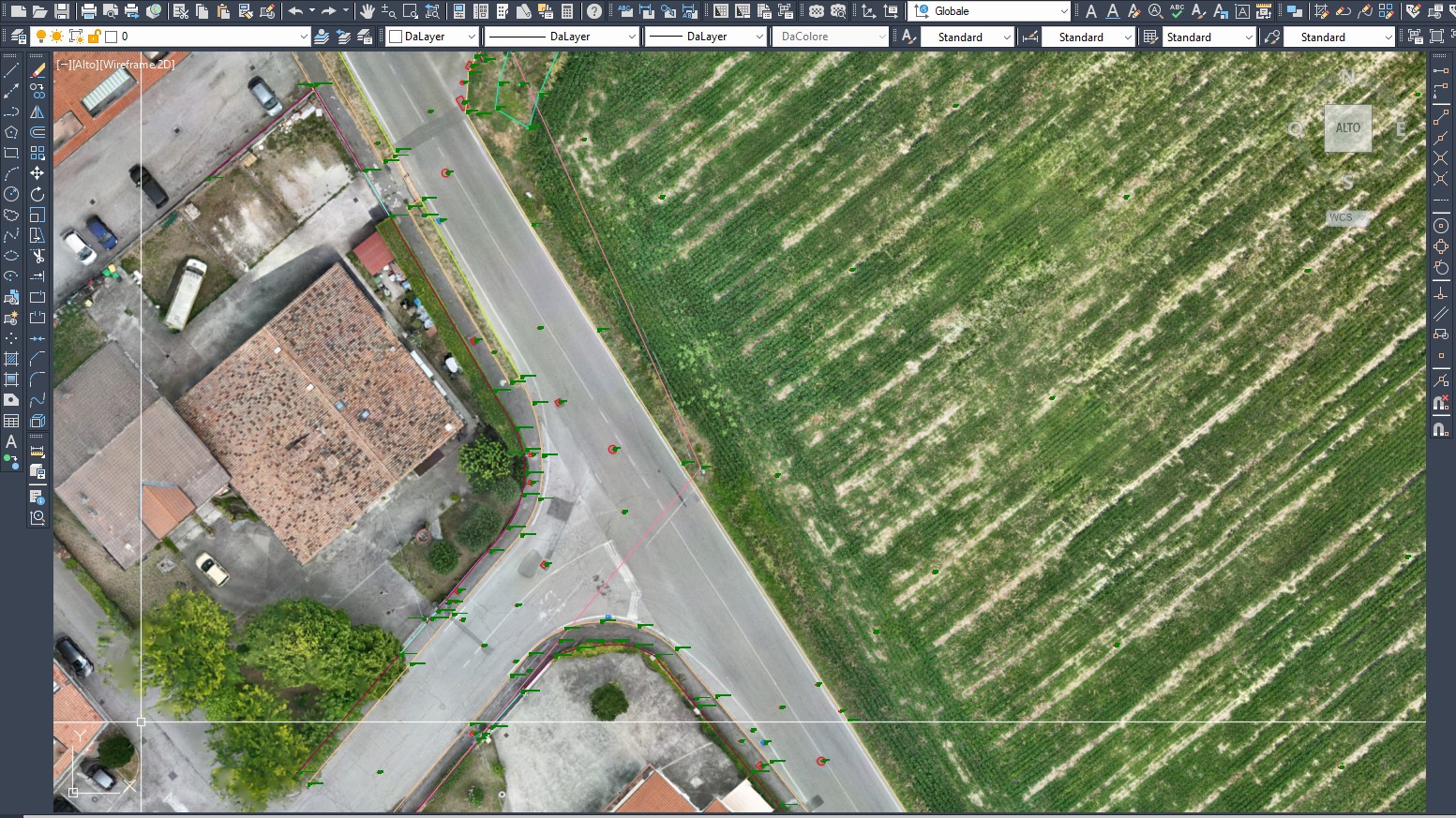

- Ortofoto Ad Altissima Risoluzione: Mappa planimetrica dettagliata dell’intera area, cruciale per l’analisi dei lotti e delle pertinenze stradali.

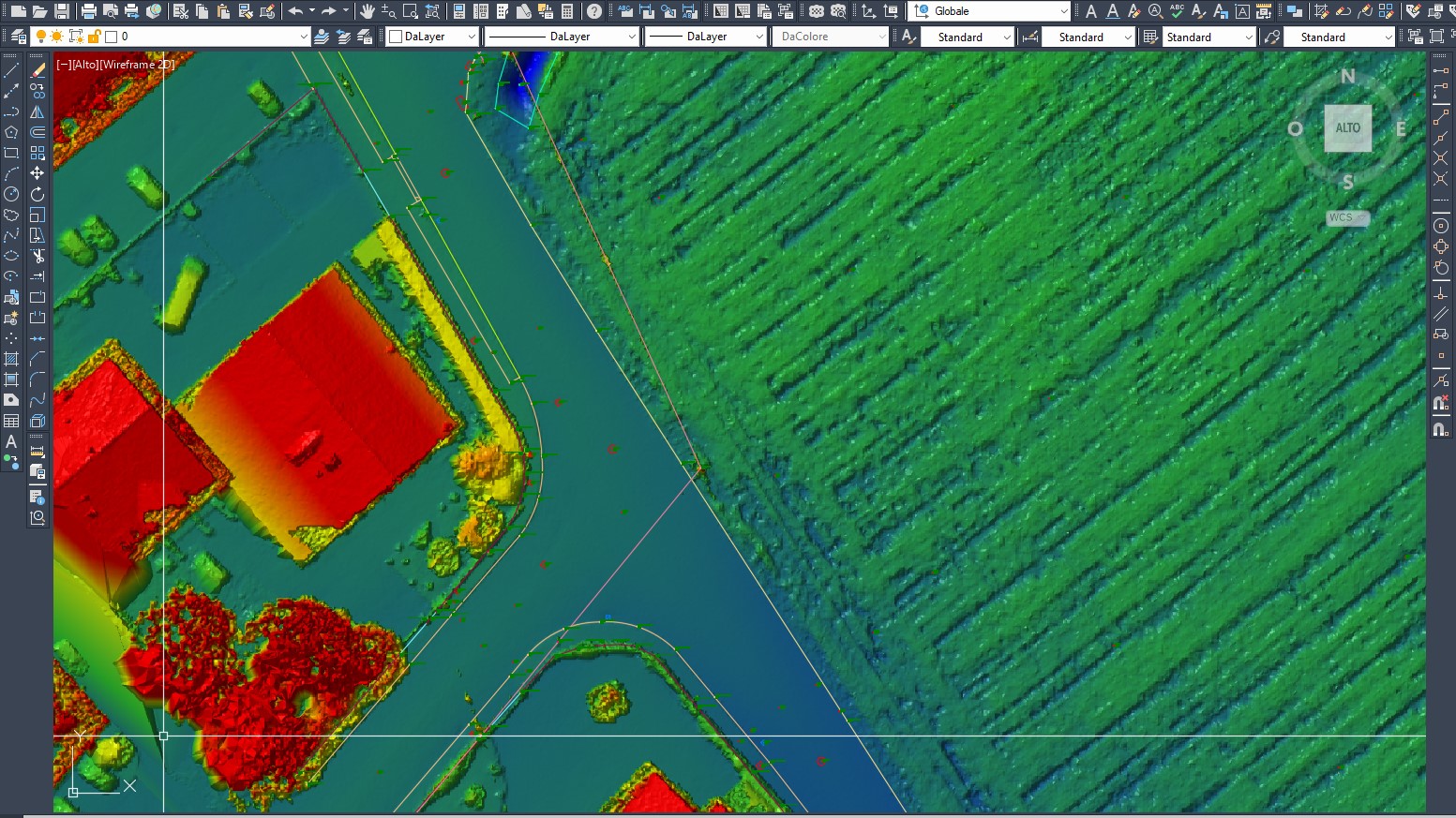

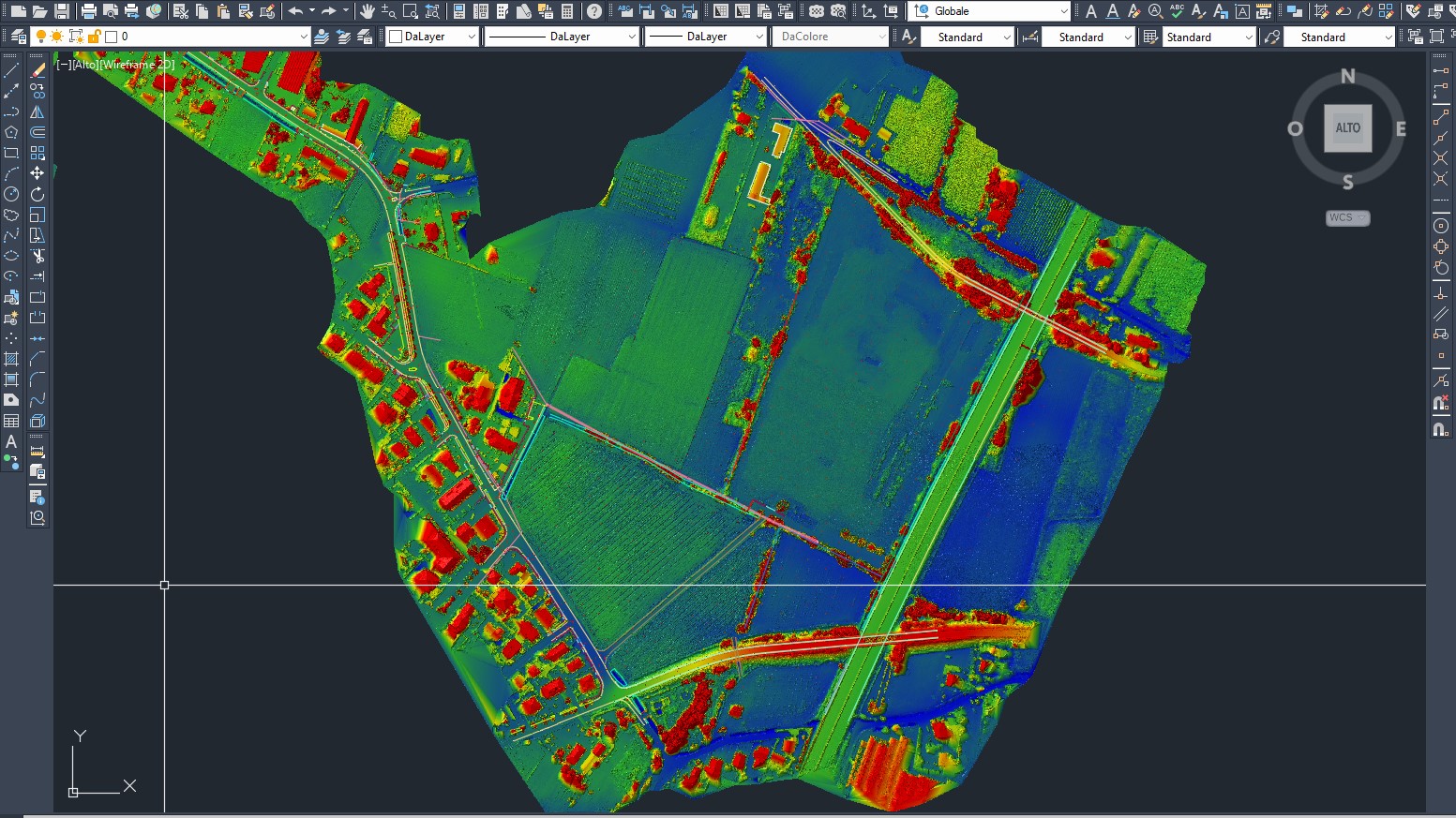

- Modelli Altimetrici (DTM/DSM): Modelli digitali utili per la verifica delle pendenze, lo studio idraulico e il calcolo di profili longitudinali e sezioni trasversali.

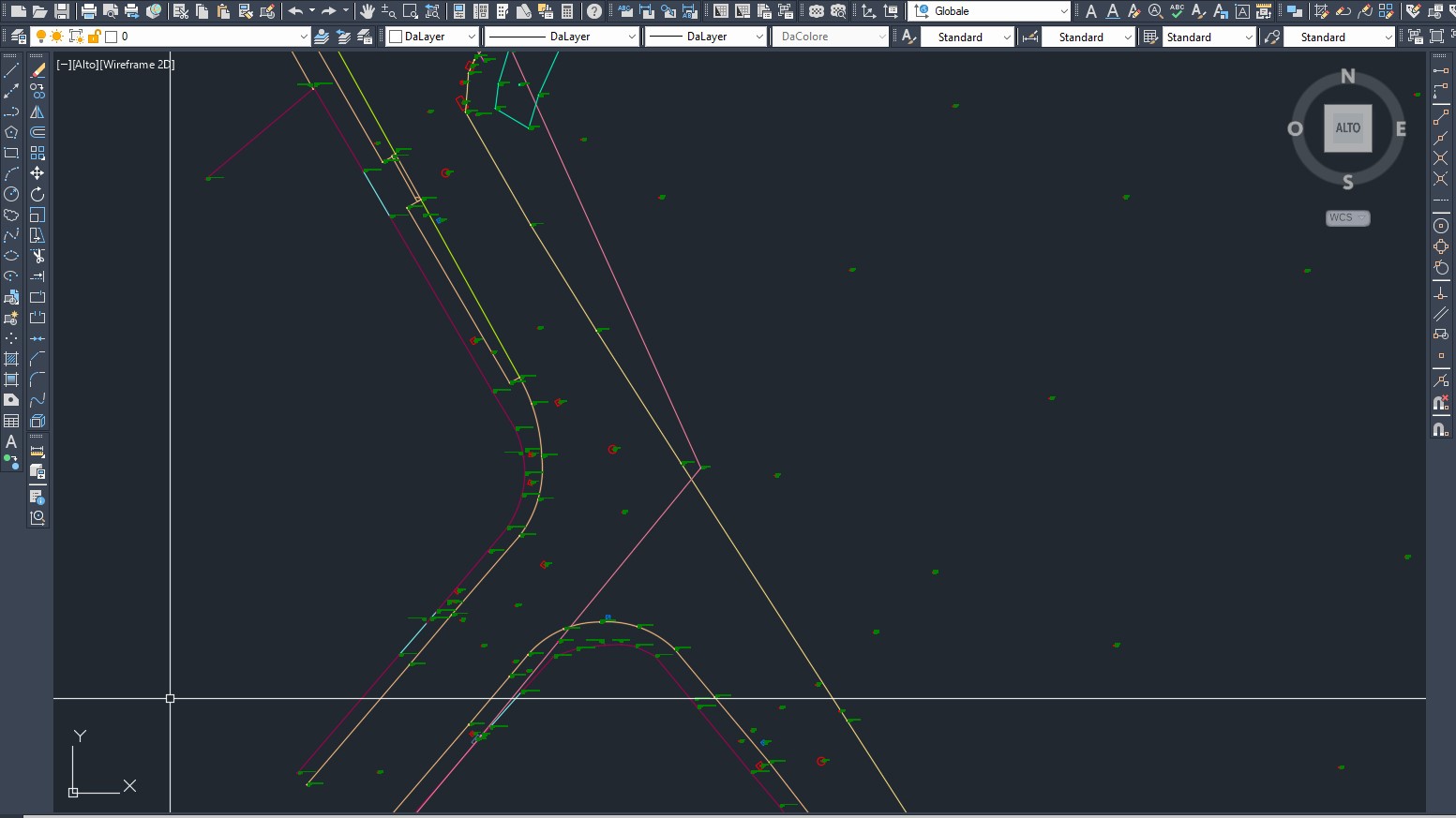

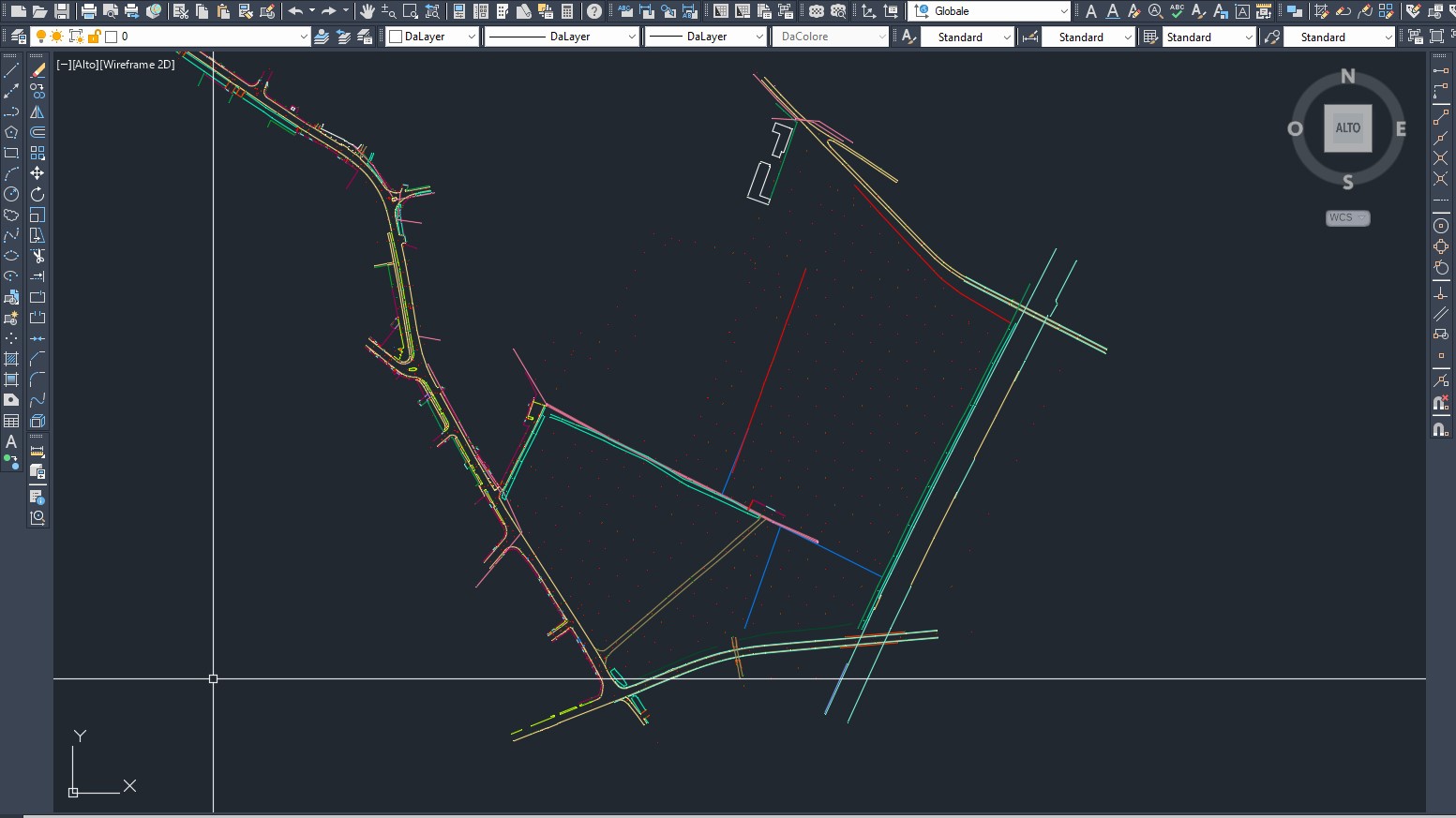

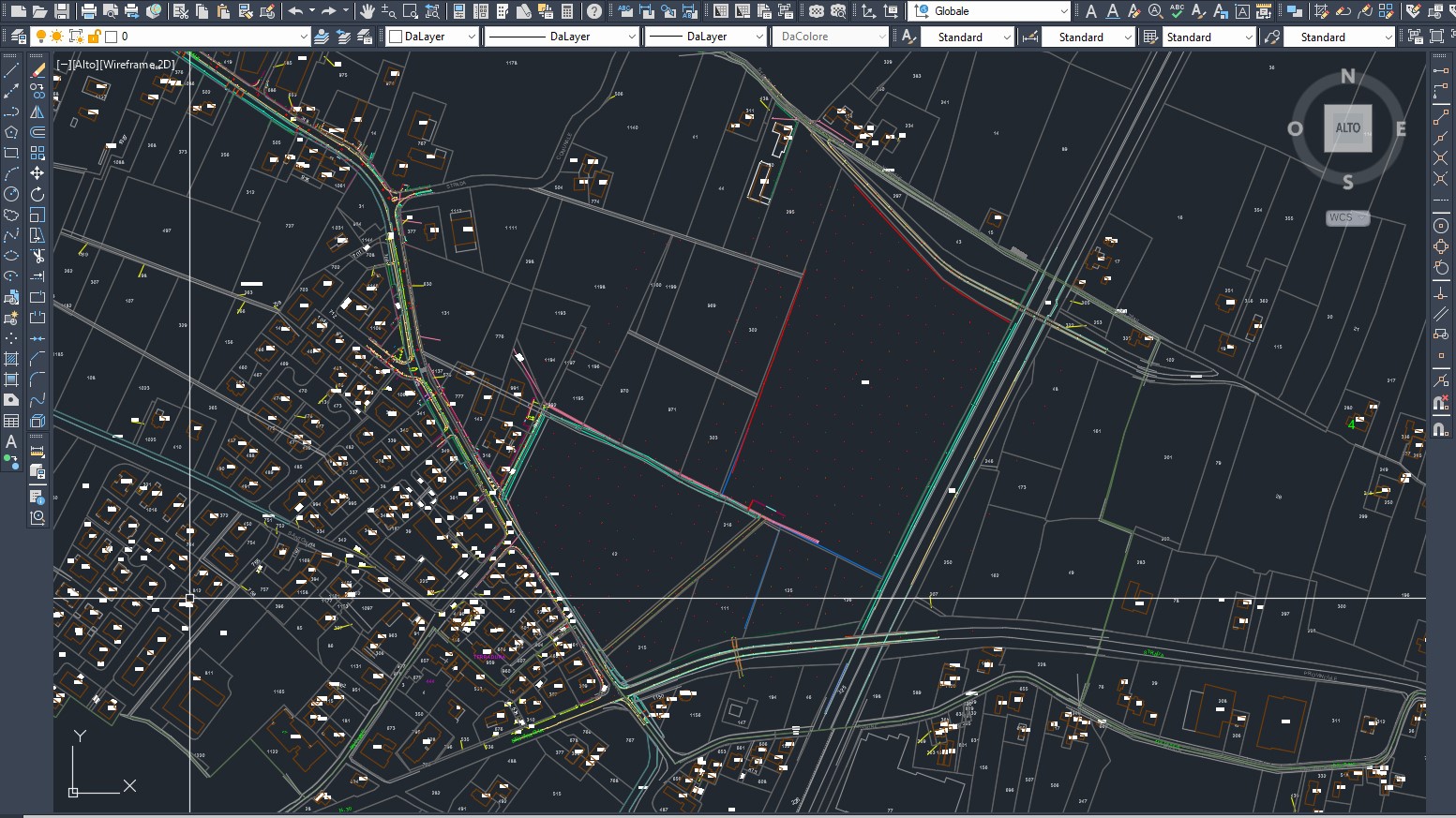

- Vettorializzazione: Estrazione di elementi cartografici (limiti di proprietà, fossi, elementi stradali) pronti per l’importazione in software CAD.
Risultato: Fornitura di un set di dati topografici integrati e altamente precisi, indispensabili per la progettazione di nuove infrastrutture, la manutenzione stradale o la pianificazione urbanistica. I dati di output sono immediatamente fruibili da qualsiasi software CAD.
